Кабель с изоляцией из сшитого полиэтилена АПвВнг -LS

Кабель с изоляцией из сшитого полиэтилена АПвВнг-LS

ООО «Галла-Кабель М» реализует кабель АПвВнг-LS и прочую электротехническую продукцию. Для вас – высокое качество, подтвержденное сертификатами соответствия, богатый ассортимент и доступная цена.  Узнать, сколько стоит кабель АПвВнг-LS, можно на нашем сайте. В прайс-листе указана актуальная стоимость. Также вас ждет информация о наличии АПвВнг-LS на складе. Если у вас есть какие-либо вопросы, обращайтесь к нашим менеджерам. Они подскажут, какой кабель АПвВнг-LS имеет смысл приобрести, и помогут с доставкой. Также мы осуществляем подбор продукции в соответствии с пожеланиями заказчика и выполняем быструю отгрузку.

Кабель с изоляцией из сшитого полиэтилена АПвВнг-LS

Кабель АПвВнг-LS – Одножильный или трёхжильный силовой кабель с алюминиевыми жилами с изоляцией из сшитого полиэтилена в оболочке из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- и газовыделением.

Расшифровка АПвВнг-LS-10

А – алюминиевая токопроводящая жила

Пв – изоляция из сшитого полиэтилена

В – оболочка из поливинилхлоридного пластиката

нг – не распространяет горение при групповой прокладке

LS – с пониженным дымо- и газовыделением (low smoke)

10 – номинальное напряжение (кВ)

Область применения кабеля АПвВнг-LS

  • Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью
  • Для групповой прокладки в кабельных сооружениях и производственных помещениях при отсутствии опасности механических провреждений
  • Кабели могут быть проложены в сухих грунтах (песок, песчано-глинистая и нормальная почва с влажностью не менее 14%)
  • Кабели предназначены для прокладки на трассах без ограничения разности уровней
  • Кабели могут быть использованы для прокладки во взрывоопасных зонах классов B-Iб, B-Iг, В-II, B-IIa. Класс пожарной опасности по классификации НПБ 248-97 П1.7.2.2 индекс (А)- предел распространения горения ПРГП

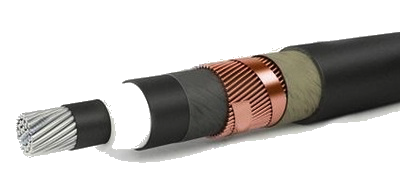

Конструкция кабеля АПвВнг-LS

Для одножильного кабеля:

  • Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77
  • Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции
  • Изоляция – из пероксидносшиваемого полиэтилена
  • Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции
  • Комбинированный экран:
    1. слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм
    2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм
  • Разделительный слой – из одной или двух стеклолент толщиной не менее 0,2 мм
  • Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности
  • Термический барьер – из двух стеклолент толщиной 0,2 мм
  • Наружная оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

Для трёхжильного кабеля:

  • Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77
  • Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции
  • Изоляция – из пероксидносшиваемого полиэтилена
  • Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции
  • Комбинированный экран:
    1. слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм
    2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм
  • Скрутка – экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности.
  • Межфазное заполнение – из поливинилхлоридного пластиката пониженной пожароопасности
  • Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

Технические характеристики кабеля АПвВнг-LS

Диапазон температур при эксплуатации от - 50°С до +50°С
Относительная влажность воздуха при температуре до 35°С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
Минимальный радиус изгиба: для одножильных/трёхжильных кабелей 15/10 наружных диаметров
Номинальная частота 50 Гц
Срок службы кабеля, не менее 30 лет
Гарантийный срок эксплуатации 5 лет

Допустимые температуры эксплуатации кабеля АПвВнг-LS

Длительно допустимая температура нагрева жилы кабеля +90°С
Допустимый нагрев жилы кабеля в режиме перегрузки, не более +130°С
Предельно допустимая температура жилы кабеля при коротком замыкании +250°С
Предельно допустимая температура медного экрана кабеля при коротком замыкании +350°С
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля +400°С
  • Продолжительность работы кабеля в режиме перегрузки не более 8 ч. в сутки и не более 1000 ч. за срок службы.
  • Кабели не распространяют горение при прокладке в пучках
  • Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50%
  • Код ОКП: 3537841000
Дата обновления: 25.03.2020 в 09:14:32
Наименование Цена Кол.. В корзину
Кабель АПвВнг(А)-LS-10 1*95мк/25
Можно забрать:
580 м - через 2 дня
500,98 руб. м
Купить
Кабель АПвВнг(А)-LS-10 1*120мк/35
Можно забрать:
1884 м - через 2 дня
587,88 руб. м
Купить
Кабель АПвВнг(А)-LS-10 1*240мк/50
Можно забрать:
1319 м - через 2 дня
820,74 руб. м
Купить
Дата обновления: 25.03.2020 в 09:14:32
Наименование В наличии
Кабель АПвВнг(А)-LS-10 1*95мк/25
Можно забрать:
580 м - через 2 дня
Кабель АПвВнг(А)-LS-10 1*120мк/35
Можно забрать:
1884 м - через 2 дня
Кабель АПвВнг(А)-LS-10 1*240мк/50
Можно забрать:
1319 м - через 2 дня
